FHF05系列柔性热通量板

1、简介

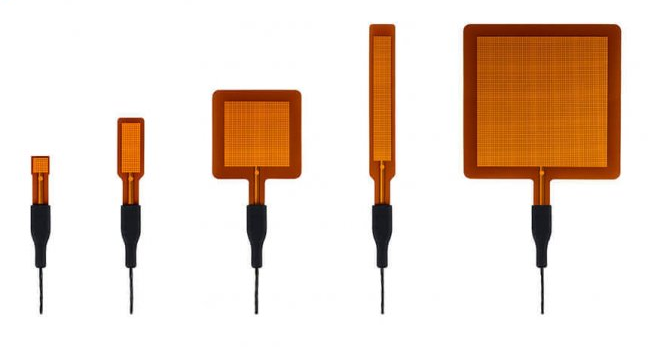

FHF05系列有五种大小和灵敏度。FHF05系列对比旧型号更薄，更加灵活，取代了早期的型号FHF01到FHF04。所有的FHF05型号都非常通用：它们的原理是热电堆传感器并且带有一个集成的T型热电偶温度传感器，以减少导热系数的依赖。适用于温度范围为-70到+120°C。FHF05系列测量来自传导、辐射和对流的热通量。可以额外选择黑色BLK和金色GLD贴纸，以分别确定通过辐射和对流的热通量。

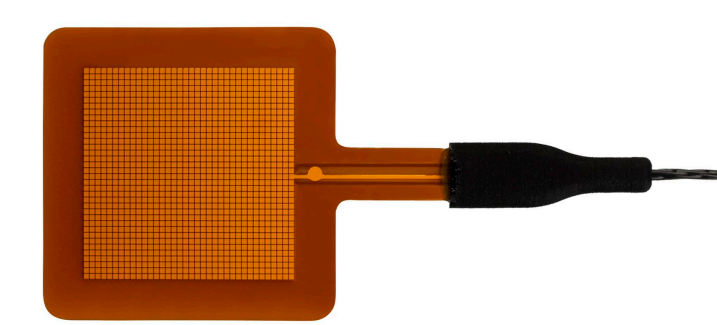

FHF05紧贴物体表面测量热通量，热通量单位是W/m2。FHF05是无源传感器，不需要电源。

FHF05系列产品可以直接连接到常用的数据采集系统，证书上带有灵敏度。

所有FHF05都有其独特的特点和优点：

· 柔性（弯曲半径≥7.5x10-3m）

· 低热阻

· 宽温度范围

· 快速响应时间

· 大防护区

· 低热导率依赖性的集成散热器

· 集成T型热电偶

· 坚固性，包括电缆和连接块，连接块可用于缓解传感器和电缆之间的应变

· IP防护等级：IP67（户外应用必备）

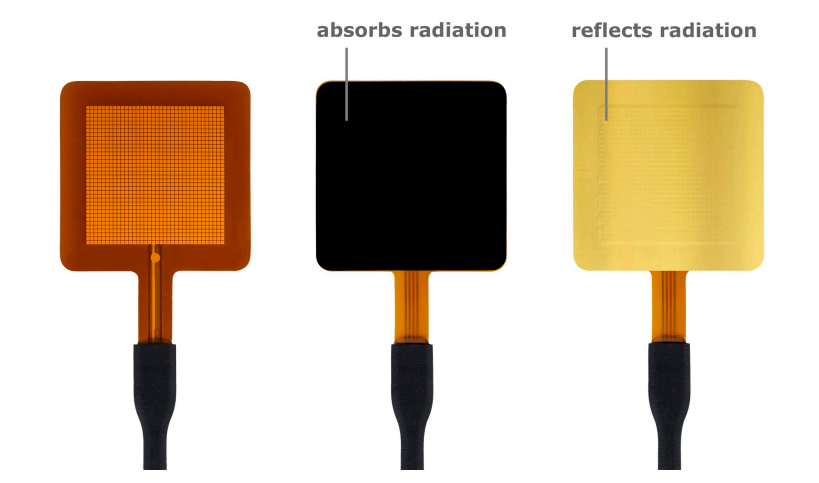

FHF05系列，带有吸收辐射的黑色BLK和反射辐射的金色GLD贴纸。

2、订购

FHF05系列的标准配置为FHF05-50X05-02，型号为50X50，电缆长度为2米。常见的选项有：

· FHF05-10X10

· FHF05-15X30

· FHF05-15X85

· FHF05-85X85

· 可以订购相应的电缆长度：2米、5米、10米

· 也可以订购无接线，无连接块的传感器

· 购买LI19手持式数据记录器  注意：LI19仅测量热通量，而不测量温度

· BLK黑色标签（测量辐射和对流热通量）

· GLD金标签（仅用于测量对流热通量）

3、FHF05系列规格
